1、 設備名稱：回轉式格柵除污機

　　2、設備型號： GSHZ500-5-3-75o

　　3、主要技術參數：

　　4、構造及工作過程：

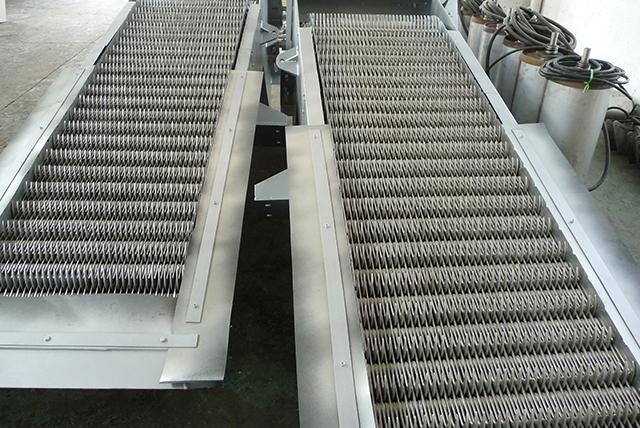

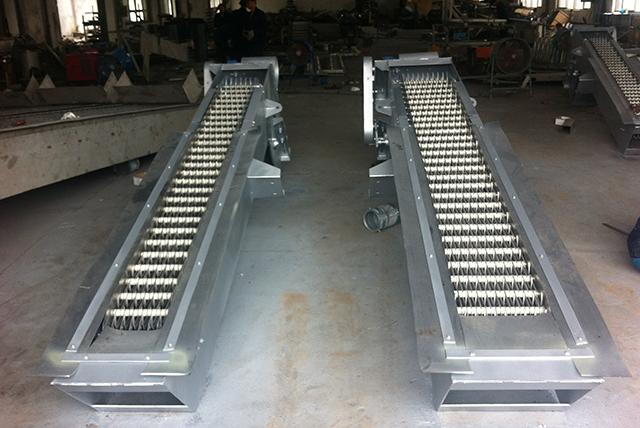

4.1回轉式格柵除污機主要由電機減速機、機架、耙齒鏈、鏈板、擋板、軸套、電控箱等組成。

　　4.2格柵為戶外型，能在-5～40℃的環境溫度下

　　正常工作，所有的構件設計能保證在最惡劣的環境中使用壽命最長。

　　4.3格柵為間歇運行，必要時也能連續24小時運行。

　　4.4耙齒鏈是由若干組特殊形耙齒，按一定的排列次序裝配在耙齒軸上形成

　　封閉式耙齒鏈，其下部安裝在進水渠水體中。當傳動系統帶動鏈輪作勻速定向旋轉時，整個耙齒鏈便自上而下運動，并攜帶固體雜物從液體中分離出來，流體則通過耙齒的柵隙流過去，整個工作狀態連續進行。

　　4.5由于耙齒的特殊結構形狀，使耙齒鏈攜帶雜物到達上端反向運動時前、

　　后排耙齒之間產生相對自清運動，促使雜物依靠重力脫落，同時設備后面設置的一對膠板刷以保證每排耙齒運動到該位置時都能得到徹底的刷凈作用。

　　4.6格柵支架用基礎螺栓固定在混凝土渠道的兩側，拆卸方便。格柵的安裝

　　使渠道內的污水能全部流經格柵，無死坑，底部不積聚垃圾。

　　4.7格柵機架能承受大漂浮物體的荷載，齒耙額定載荷≥1000N，在最大水

　　位差時運行無顯著偏移、損傷或變形。

　　4.8格柵配備機械過載保護裝置，過載時在電控箱內產生報警，并自動停機。

　　4.9電機驅動裝置與格柵的護罩成為一體，電機電源為380V、3相、50Hz，

　　防護等級為IP55，F(xiàn)級絕緣。

　　4.10不銹鋼銘牌牢固地固定在設備的明顯的位置，銘牌采用沖壓的數字標志。

　　5、產品特點：

　　5.1傳動部件少、結構簡單、一體化設計、便于維護管理;

　　5.2耐腐蝕性好、能耗省、低噪音;

　　5.3除污動作連續、排渣干凈、分離效率高。

　　6、電氣控制：

　　每臺格柵除污機均配有1臺戶外一控一立柱式電控箱，箱體材質為不銹鋼304。電控箱采用耐腐蝕、防銹、高防護等級，滿足相應的技術要求，其防護等級為IP55，具有一定的抗機械沖擊性能。電控箱帶有起/停控制按鈕運行指示燈、緊急停車按鈕，自動/手動切換開關，當切換到自動狀態時，格柵除污機可受到來自中央控制室PLC送來的開、停命令，當切換到手動時，可就地手動控制開停。

　　7、主要部件材質：

　　8、供貨范圍：

　　供貨完整的回轉式格柵除污機;

　　所有連接附件、螺栓等緊固件;

　　控制柜;
