二、主要結構及工作原理

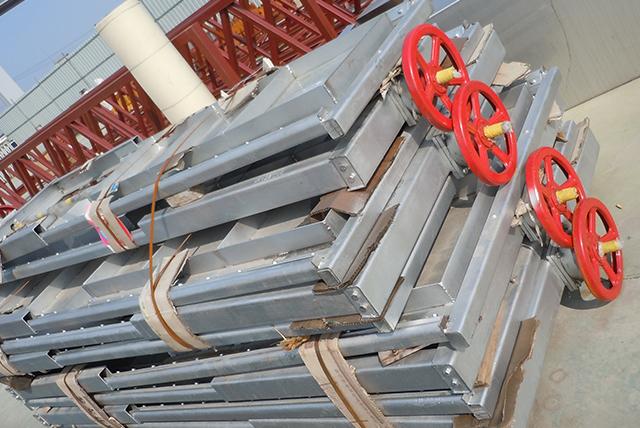

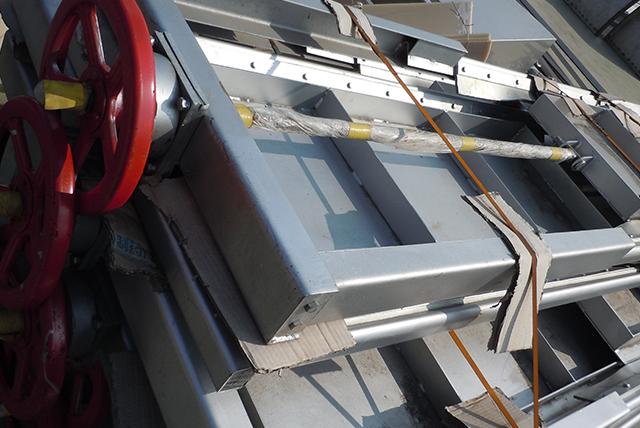

　　插板閘門主要由門架、門框、門體、密封止水橡膠、絲桿、啟閉裝置等部件組成。

　　1、主要結構

　　(1) 門框、門架采用鋼板在剪板機上下料，在折彎?rùn)C(jī)上折邊，在專用工作臺上拼裝焊接。結構牢固合理，能承受活動載荷，門框保證在受到啟閉機重力和啟閉力反作用力時不變形。

　　(2) 門體用鋼板加工成方形板，在其迎水面用鋼板焊接“井”字形加強筋。確保了門體的不變形。在門體中部的重垂線部位留有絲桿通道，并設置啟閉螺母，便于閘門的暗桿式啟閉。

　　(3) 止水橡膠采用了優質產品丁腈橡膠，此產品彈性高，止水效果好，耐腐蝕，抗老化。用鋼板壓條和螺栓把止水橡膠固定在門框邊上。

　　(4) 絲桿采用圓鋼精加工而成，其螺紋精度達7e級標準，保證了與啟閉螺母的密切配合。

　　2、工作原理

　　啟閉機帶動閘門門體上下運行，達到疏通和截阻水流的作用。

　　三、主要零部件材質

　　四、電器控制系統

　　無

　　五、設備設計、制造、檢驗所遵循的標準目錄

　　該產品在設計、制造、檢驗、包裝運輸及安裝過程中所遵循的標準均為國標(GB)或部標(JB)這些通用標準目錄省略，只提供專用標準目錄如下：
